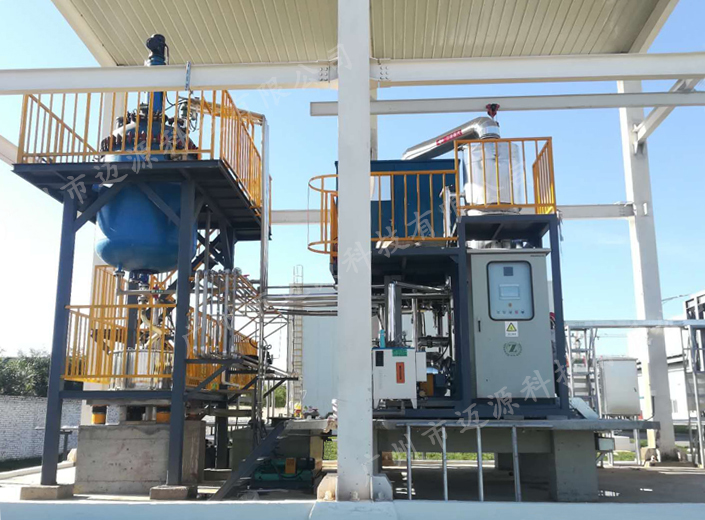

化工废水零排放MVR材质选型与防腐技术

化工行业废水成分复杂，常含有高浓度盐分、酸碱物质、重金属离子及有机溶剂，对处理设备腐蚀性极强。MVR蒸发器作为化工废水零排放的核心设备，通过机械蒸汽再压缩技术回收二次蒸汽热能，实现废水浓缩与结晶，其运行稳定性决定零排放工艺的达标效果和运营成本。材质选型不合理、防腐措施不到位，易导致设备腐蚀穿孔、泄漏等问题，影响生产连续性并增加环保风险。下面将详细梳理化工废水零排放MVR蒸发器材质选型要点及实用防腐技术。

一、MVR蒸发器核心作用及腐蚀工况特点

MVR蒸发器核心功能：MVR蒸发器核心是通过压缩机将废水蒸发产生的二次蒸汽压缩升温，使其重新作为加热热源循环利用，大幅降低能耗，仅在启动阶段需少量生蒸汽，运行中主要依靠电能驱动。该设备可将化工废水中的水分高效蒸发，实现浓缩液进一步处理或结晶回收，最终达成废水零排放目标，适配高盐、高黏度等复杂化工废水处理需求。

主要腐蚀工况：化工废水处理过程中，MVR蒸发器面临多重腐蚀挑战。废水经浓缩后，氯离子、氟离子等腐蚀性离子浓度大幅提升，最高盐度可达300g/L，易破坏金属表面钝化膜引发点蚀、缝隙腐蚀。设备运行温度通常在80-120℃，高温环境会加速腐蚀反应，温度每提升10℃，腐蚀速度可增加1-3倍。同时，废水流动产生的冲刷力的，以及盐类物质析出沉积形成的垢下腐蚀，进一步加剧设备损耗。

二、MVR蒸发器材质选型原则及适配类型

材质选型核心原则：材质选型需兼顾耐腐蚀性、机械强度和经济性，结合废水组分、温度、压力等工况精准匹配。优先选用能抵御目标废水腐蚀、适配设备运行参数的材质，避免过度选型造成成本浪费，同时杜绝材质耐蚀等级不足导致设备过早损坏。选型前需明确废水pH值、氯离子浓度、重金属含量等关键指标，必要时开展腐蚀试验验证。

常用材质及适配场景：双相不锈钢是目前MVR蒸发器应用较广泛的材质，兼具奥氏体和铁素体不锈钢的优点，耐氯离子腐蚀性能优良，机械强度高，适用于氯离子浓度低于10g/L、中等腐蚀强度的化工废水处理，性价比突出。

镍合金耐腐蚀性更强，可耐受高浓度酸碱、高氯离子及有机溶剂腐蚀，适用于氯离子浓度高于10g/L、强腐蚀工况，但成本较高，多用于蒸发器核心接触部件，如换热管、分离器内壁等关键部位。

钛合金耐蚀性能优异，在高氯、高温环境下稳定性强，适用于极端腐蚀工况，但造价高昂，设备成本可增加50%以上，仅在特殊高腐蚀废水处理中选择性应用。

普通不锈钢如316L，耐蚀性能有限，仅适用于低浓度、弱腐蚀废水处理，需配合额外防腐措施，否则易发生点蚀失效。

三、MVR蒸发器关键部位防腐技术应用

材质表面防腐处理：针对普通不锈钢等耐蚀性一般的材质，可通过表面钝化处理提升耐蚀能力，在金属表面形成致密氧化膜，阻断腐蚀性介质接触。对于蒸发器换热管、内壁等关键部位，可涂覆耐高温、耐冲刷的防腐涂层，如氧化铝复合陶瓷涂层、硅烷涂层等，形成隔离屏障，避免介质直接腐蚀金属表面，该方法成本较低且效果显著。

结构设计优化防腐：优化设备结构设计，减少腐蚀隐患。合理设计流体流速，避免流速过低导致盐类沉积引发垢下腐蚀，同时防止流速过高造成冲刷腐蚀。优化焊缝结构，选用与设备本体材质匹配的焊丝，焊接后进行钝化处理，减少焊缝处电偶腐蚀和缝隙腐蚀，避免因焊缝腐蚀导致设备泄漏。

工艺辅助防腐措施：在废水预处理阶段，降低腐蚀性离子浓度，减少进入MVR蒸发器的腐蚀介质。在蒸发器进料罐中适量添加缓蚀剂，选用有机胺或咪唑啉类缓蚀剂，降低金属腐蚀速率，需注意缓蚀剂添加量，避免影响蒸发结晶效果。定期对设备进行清洗，采用碱洗、酸洗交替方式，清除表面结垢和腐蚀产物，恢复设备表面完整性，减少垢下腐蚀风险。

四、材质选型与防腐技术实施要点

材质选型需结合实际工况开展全面评估，避免盲目追求高耐蚀材质导致成本浪费，也不能为控制成本选用耐蚀等级不足的材质。防腐措施需形成系统性方案，结合材质特性、结构设计和工艺优化，实现全方位防护。

定期对MVR蒸发器进行腐蚀检测，监测设备表面腐蚀状况、焊缝完整性等，及时发现腐蚀隐患并处理。建立设备维护台账，记录材质使用情况、防腐处理时间及维护内容，确保防腐措施持续有效，延长设备使用寿命。

化工废水零排放MVR蒸发器材质选型与防腐技术关系设备运行稳定性和工艺达标能力，实践中需结合废水工况精准选型，配套科学合理的防腐措施，兼顾经济性与实用性，减少设备腐蚀损耗，保障零排放工艺持续稳定运行。
