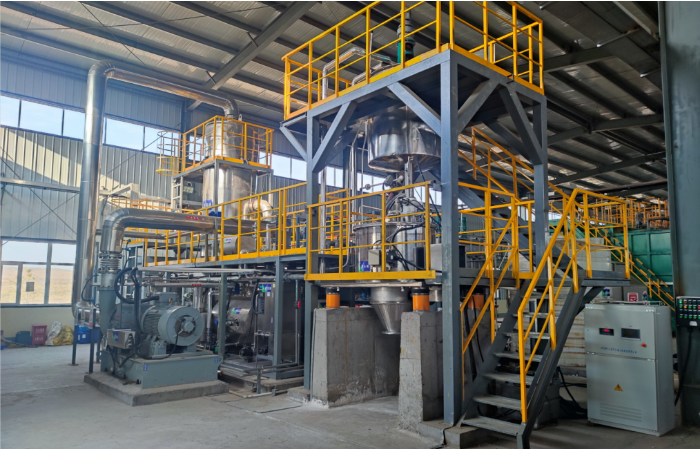

压裂返排液处理蒸发器工艺流程

压裂返排液是油气田开采过程中产生的高难度废水，含有高盐度、高硬度物质及多种复杂组分，若处理不当会造成环境影响，也会浪费水资源与其中可回收成分。机械蒸汽再压缩（MVR）蒸发技术凭借成熟可靠的工艺的特点，成为压裂返排液减量化、资源化、无害化处理的核心技术路径之一。本文将详细解析压裂返排液处理MVR蒸发器工艺流程，清晰呈现各环节的操作逻辑与核心要求。

一、预处理：筑牢后续蒸发基础

压裂返排液成分复杂，含有悬浮物、油类、重金属及部分难降解有机物，直接进入MVR蒸发器会导致设备结垢、腐蚀，影响系统稳定运行。压裂返排液处理蒸发器工艺流程中的预处理环节核心目标是去除各类干扰物质，优化废水水质，为后续蒸发工序创造条件。

预处理首先通过调节池实现水质均衡，缓解进水水质波动对后续工艺的冲击，确保处理过程稳定可控。随后采用气浮、混凝沉淀工艺，去除废水中的悬浮固体和乳化油，降低废水浊度与油含量。针对高硬度特性，通过化学软化工艺去除钙、镁等成垢离子，搭配膜过滤进一步净化，有效降低废水黏度和乳化程度。预处理后的废水需达到预设指标，确保无明显悬浮物、油类残留，硬度与浊度满足蒸发器进料要求，方可进入下一环节。

二、进料预热：提升能源利用效率

经预处理合格的压裂返排液，通过进料泵送入预热系统，这一环节的核心是回收系统余热，降低能耗，同时提升废水温度，为后续蒸发汽化做好准备。

预热系统采用多级换热设计，利用蒸发器产生的冷凝水余热对进料废水进行加热。冷凝水是蒸汽放热冷凝后的产物，携带大量余热，通过换热管与低温进料废水进行热交换，既能使进料废水温度逐步升高至接近沸点，减少后续蒸发所需热能，又能实现余热回收再利用，提升整个系统的能源利用效率。预热后的废水温度控制在合理范围，可有效缩短蒸发时间，降低压缩机运行负荷，保障工艺经济性。

三、蒸发浓缩：实现水分与污染物分离

蒸发浓缩是压裂返排液处理蒸发器工艺流程中的的核心环节，通过热能作用使废水中的水分汽化，实现水分与高浓度污染物的分离，达到废水减量化目的。

预热后的废水进入蒸发器本体，启动阶段需输入少量初始热能，使废水升温至沸点，开始蒸发汽化，产生低温、低压的二次蒸汽。蒸发器本体采用强制循环设计，通过大流量循环避免盐分在加热表面结晶附着，确保换热效率稳定。废水在蒸发器内持续循环，不断吸收热量，水分逐步汽化，剩余废水浓度不断升高。当废水浓缩至预设浓度时，作为浓缩液从蒸发器底部排出，进入后续处理环节；而汽化产生的二次蒸汽则进入压缩机，进行能量提升。

四、二次蒸汽压缩：核心节能关键环节

二次蒸汽压缩是MVR技术区别于传统蒸发技术的核心，其核心作用是提升二次蒸汽的热品位，实现热能循环利用，大幅降低系统能耗。

蒸发器产生的二次蒸汽温度、压力较低，热品位不高，若直接排放会造成能源浪费。通过机械式压缩机对二次蒸汽进行压缩，机械做功使二次蒸汽体积缩小、压力升高、温度提升，焓值大幅增加，将低品位二次蒸汽转化为高温高压的高品位蒸汽。压缩后的蒸汽温度、压力需满足蒸发器加热需求，确保能够为废水蒸发提供持续稳定的热能，实现“蒸汽-压缩-再利用”的闭环循环。这一环节无需持续补充新鲜蒸汽，仅需消耗电能驱动压缩机，吨水能耗可降至15-30kWh，显著降低运行成本。

五、冷凝回收与残渣处理：实现资源化与无害化

经压缩后的高温高压蒸汽，重新送入MVR蒸发器加热室与进料废水进行热交换，为废水蒸发提供热能后，自身发生相变冷凝为冷凝水，进入冷凝水回收系统。

冷凝水水质优良，经进一步深度处理后，可达到地表水Ⅲ类标准以上，满足油气田生产回用或达标排放要求，实现水资源循环利用。从蒸发器排出的浓缩液，含有高浓度盐分及少量污染物，需进行后续固化处理，避免二次污染；其中的盐类可通过分质结晶技术分离回收，达到工业盐标准后可作为化工原料再利用，提升资源综合利用率。同时，系统配备自动化在线清洗系统，定期对蒸发器进行清洗，消除轻微积垢，保持传热效率，保障设备长期稳定运行。

压裂返排液处理蒸发器工艺流程通过预处理、进料预热、蒸发浓缩、二次蒸汽压缩、冷凝回收与残渣处理的连贯衔接，实现了压裂返排液的高效处理与资源回收。整个工艺流程节能高效、运行稳定，既解决了油气田开采中的废水处理难题，又通过水资源与盐类回收实现了资源化利用，契合环保与节能的双重要求。
